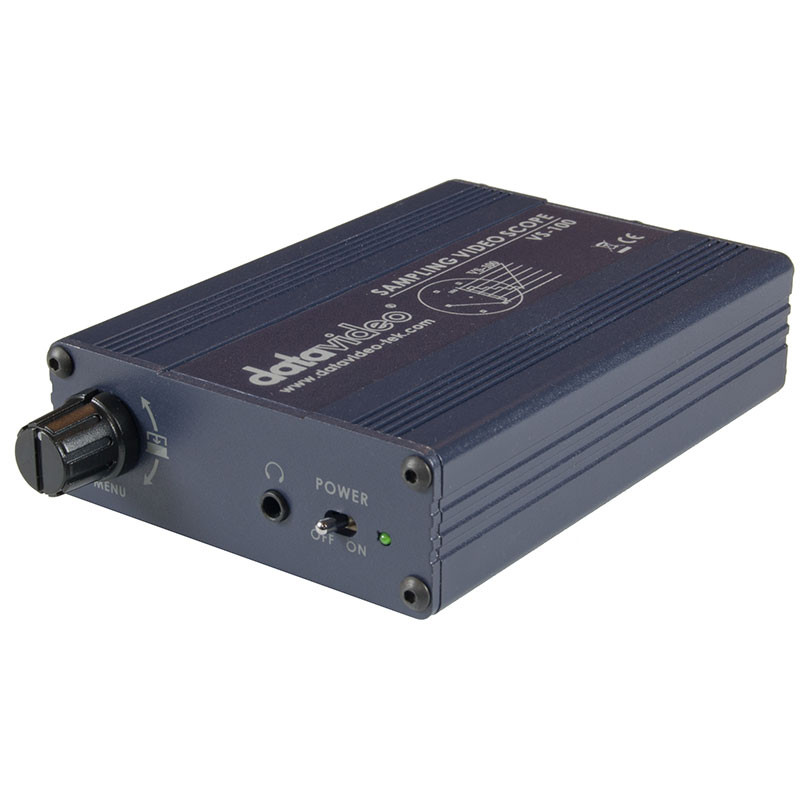

VS-100 Осциллограф-Вектороскоп

Качество видеоизображения зависит от многих факторов, в основном от установок параметров камеры и их калибровки. При ведении внестудийных съёмок на выезде и ‘в поле’, часто задействовано оборудование разных производителей, что может привести к искажению параметров видеоизображения: яркости, насыщенности и баланса белого от разных источников видеосигнала. Опытные операторы стараются выставить одинаковые рабочие характеристики у разного оборудования перед началом или во время съёмки, чтобы не тратить много времени и ресурсов во время монтажа и обработки видеоматериалов.

Для того, чтобы процесс регулировок сделать легким и удобным, Datavideo разработал недорогое и эффективное решение Осциллограф - Вектороскоп VS-100. Устройство имеет стандартные, быстрые и точные способы анализа/калибровки сигналов от камер и другого видео оборудования. Благодаря небольшим размерам VS-100 и питанию от источника постоянного тока, он может быть использован где угодно, особенно хорошо будет работать в паре с HD/SD монитором Datavideo TLM-700HD или с TLM-702HD в рэк-стойке. Он может быть использован и с любым другим HDMI или SDI монитором.

VS-100 нужен для анализа и приведения в соответствие параметров видеосигналов от камер и/или подключенного оборудования. VS-100 может работать с SDI или HD-SDI сигналами. Выход SDI/HD-SDI на VS-100 установлен как проходной, а для технического контроля предназначен HDMI выход. Как альтернатива можно установить контрольный монитор с разрешением 1280x720 на HD-SDI выходе.

• Прочный компактный корпус, нужен ещё HD-SDI или HDMI монитор
• Режимы: Осциллограф, Вектороскоп, Parade,  Гистограмма, а также HDMI выход (SDI преобразованный в HDMI).
• SDI / HD-SDI вход
• SDI / HD-SDI проходной выход, сигнал со входа на выход, или видео для мониторинга
• Автоматическое определение NTSC, PAL и HD сигналов
• Пиковый индикатор эмбедированого звука, с возможностью выбора 4-х стереопар
• Возможность выбора формата миниатюр 4:3 или 16:9, при входном сигнале SD-SDI
• Разъем для наушников и мониторинга звука, регулировка уровня звука из меню
• Можно сохранить кадр, а потом вызвать его из памяти в нужный момент и быстро сравнить с живым кадром
• Режим ‘Parade’ может переключаться в RGB и YCbCr
• Режим ‘Вектороскоп’ может быть включен на 75% или 100% координатной сетки / цветных полос
• Режим ‘Осциллограф’ можно масштабировать на 20%, 40%, 60% и 100%, а разные участки сигнала могут рассматриваться с изменяемым значением задержки X Delay
• Захват может быть по выборкам (Field1, Field 2) или кадру
• Питание DC 12В делает его идеальным для работы на выезде

• 720 x 576i / 50 Гц (PAL)
• 720 x 480i / 60 Гц (NTSC)
• 1280 x 720p / 29.97 Гц
• 1280 x 720p / 50 Гц
• 1280 x 720p / 60 Гц
• 1920 x 1080i / 50 Гц
• 1920 x 1080i / 59.94 Гц
• 1920 x 1080i / 60 Гц
• 1920 x 1080p / 24 Гц
• 1920 x 1080p / 25 Гц
• 1920 x 1080p / 30 Гц

ПРИМЕЧАНИЕ: Вектороскоп VS-100 всегда выводит изображение с разрешением 1280 х 720p независимо от формата входного сигнала.
